Estás sentado en la computadora buscando sensores inductivos que vayan acorde a tu proceso. Supongamos que buscas detectar a 4mm de distancia, encuentras algunos modelos y revisas sus hojas técnicas. ¡Listo! 4mm de detección. Compras, te llegan, los instalas, pero resulta ser que los 4mm en realidad son 3.2mm, ¿será que el sensor salió con defecto? ¿la marca que utilizaste no es buena? La respuesta está en otra dirección y hoy te lo venimos a contar.
¿Cómo funcionan los sensores inductivos?
Funcionan generando un campo electromagnético en su cara sensora; cuando un objeto metálico entra en ese campo, se producen corrientes inducidas que modifican la señal interna del sensor, activando su salida. Son ampliamente utilizados en automatización industrial por su alta confiabilidad, rapidez de respuesta y resistencia a ambientes exigentes.
La magia detrás de la distancia de sensado: el factor de corrección.
La distancia de detección nominal de un sensor inductivo se determina bajo condiciones estandarizadas utilizando una placa objetivo fabricada en acero al carbono (Fe 360 o ST37, según IEC 60947-5-2). Sin embargo, en aplicaciones reales los objetos detectados pueden estar fabricados con diferentes materiales metálicos, los cuales interactúan de manera distinta con el campo electromagnético generado por el sensor. Esta variación provoca que la distancia real de detección cambie respecto al valor nominal especificado por el fabricante.
Para compensar estas diferencias se utiliza el factor de corrección. Este valor indica qué porcentaje de la distancia nominal de detección puede alcanzarse al detectar un material específico. Cuanto mayor sea la permeabilidad magnética y conductividad eléctrica del material, más eficiente será su detección. Por esta razón, los materiales ferrosos suelen ofrecer las mayores distancias de detección, mientras que materiales como el aluminio, cobre o latón presentan alcances reducidos. Al seleccionar un sensor inductivo es importante considerar este factor para garantizar una detección confiable y evitar fallos de operación.

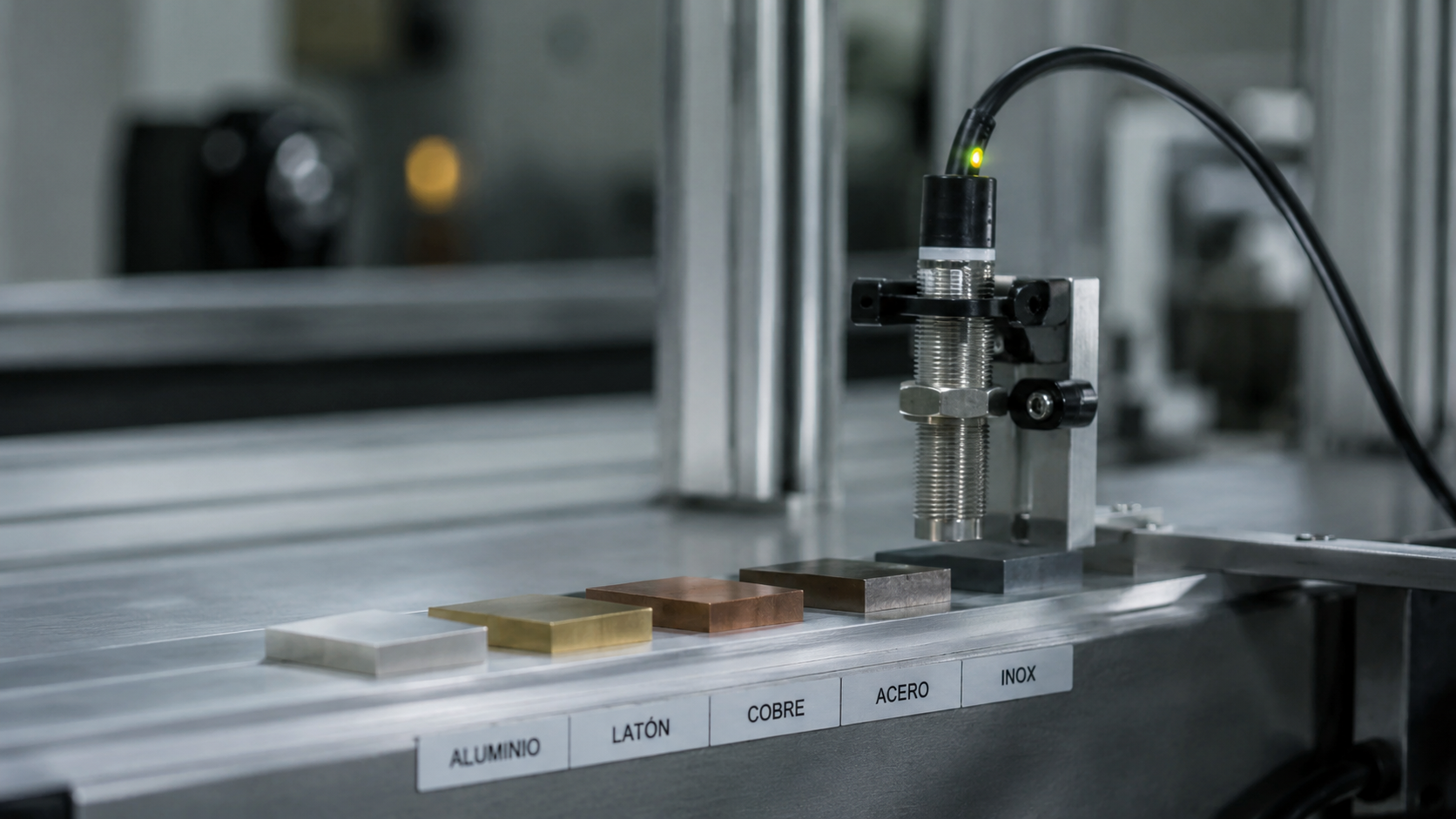

Factores de corrección por material
- Acero al carbono (Fe 360 / St 37): 1.0 (Rango de detección total)
- Acero inoxidable: 0.60 a 0.85 (Pérdida moderada)
- Latón: 0.35 a 0.50 (Pérdida alta)
- Aluminio: 0.30 a 0.45 (Pérdida alta)
- Cobre: 0.25 a 0.40 (Pérdida máxima)
Ejemplo práctico
Si un sensor tiene una distancia nominal de detección de 10 mm y se utiliza para detectar aluminio con un factor de corrección de 0.4, la distancia real de detección será aproximadamente:
10 mm × 0.4 = 4 mm
Por este motivo, en aplicaciones donde se detectan materiales no ferrosos, es recomendable verificar siempre los factores de corrección indicados por el fabricante o considerar sensores con tecnología de factor 1, capaces de detectar distintos metales prácticamente a la misma distancia.
Si estás interesado en aprender más sobre los sensores inductivos de factor 1, contáctanos y con gusto te brindamos una asesoría para tu próximo proyecto.
